Все элементы внутренних устройств изготавливаются из коррозионностойких сталей: 12Х18Н10Т, 08Х18Н10Т, AISI 321, - и других марок сталей, по согласованию с заказчиком. Оборудование, в большинстве случаев, изготавливается и поставляется комплектно. Комплектация поставки внутренних устройств реакторов риформинга (спецификация) составляется в строгом соответствии с требованиями заказчика. В типовой комплект внутренних устройств реактора риформинга входят: верхнее распределительное устройство, крышка верхняя, экран защитный, труба центральная, скаллопы, кольца разжимные.
 << смотреть буклет (PDF)
|
ВЕРХНЕЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО (ВРУ, вводное устройство) служит для первичного распределения потока, а также, если это необходимо, для фильтрации газо-сырьевой смеси. ВРУ может быть изготовлено с возможностью регулирования высоты конструкции.
КРЫШКА ВЕРХНЯЯ разделяет внутреннее пространство реактора на зону формирования потока сырья и зону реакции. Секторы крышки соединяются быстроразъемными клиновыми чеками для ускорения операций сборки и расборки.
ТРУБА ЦЕНТРАЛЬНАЯ представляет собой перфорированную трубу с щелевым экраном и служит для удержания катализатора в реакторе на выходе продукта реакции. Через центральную трубу также осуществляется отвод продукта из реактора.

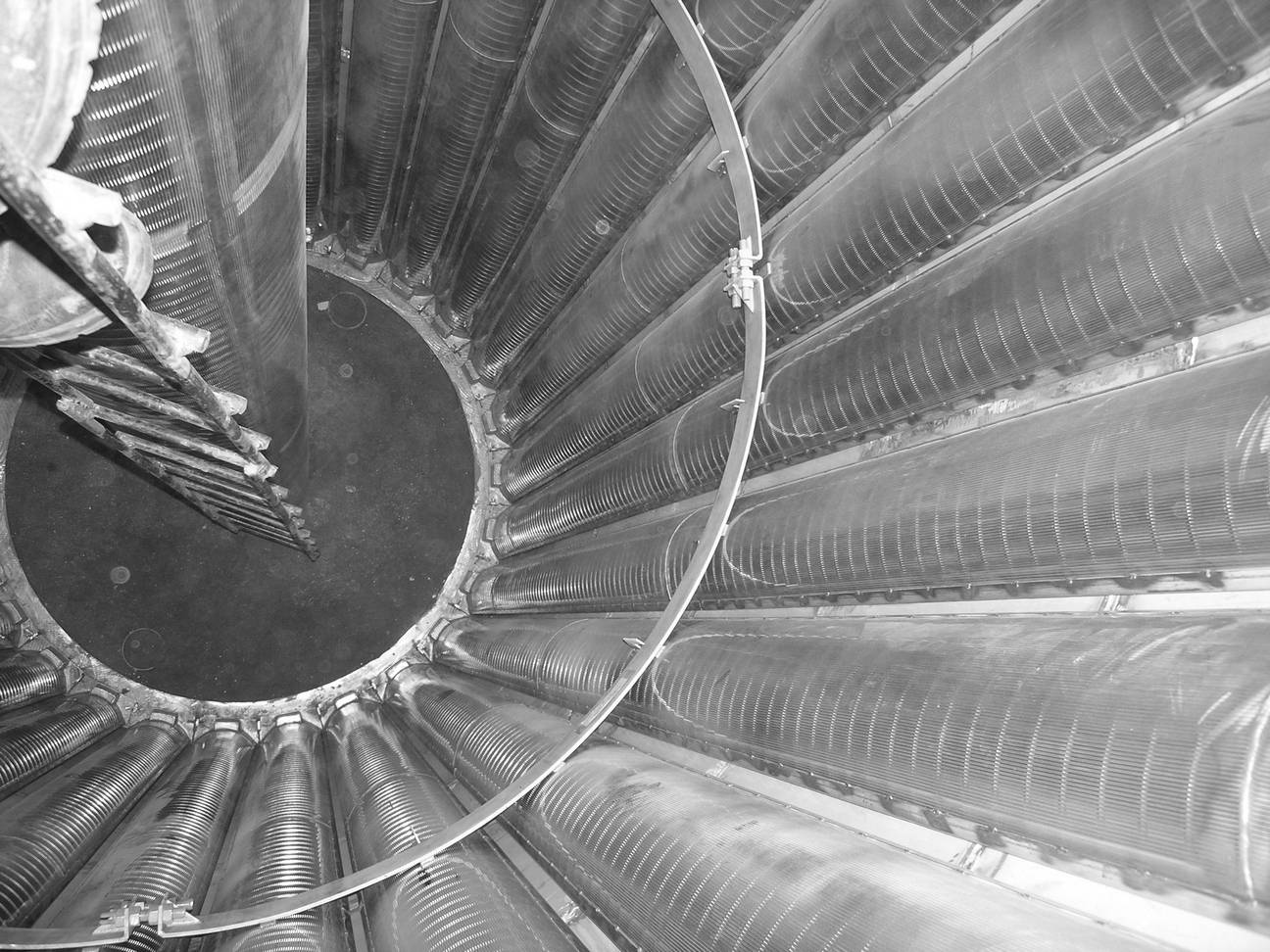

СКАЛЛОПЫ служат для распределения потока газо-сырьевой смеси по реакционному объему реактора. Существуют два основных типа скаллопов, отличающихся видом (способом изготовления) фильтрующей поверхности (экрана), контактирующей с катализатором:
- Скаллопы перфорированные имеют экран из листовой стали толщиной 1,2 мм, на котором выполнена перфорация в виде вертикальных щелей шириной 1,02 мм и длиной 15…17 мм.
- Скаллопы с щелевым экраном в виде фильтрующей поверхности имеют сварной экран, образованный трёхгранными профилями.
Скаллопы, изготовленные нами, имеют ряд положительных особенностей, таких как:
- в верхней части имеется специальное устройство для герметизации стыка скаллопов с верхней крышкой;
- упрощённые сборка и расборка крышки верхней и скаллопов;
- демонтаж с сохранением целостности всех деталей;
- на скаллопах предусмотрены кронштейны для кпепления разжимных колец.
КОЛЬЦА РАЗЖИМНЫЕ служат для предварительного крепления скаллопов в реакторе.
ЭКРАН ЗАЩИТНЫЙ служит для предотвращения прохода газо-сырьевой смеси вне слоя катализатора в верхней части реакционной зоны. Используется в редких случаях.
В комплект поставки включены также крепёжные детали и приспособления для монтажа комплекта внутренних устройств в реакторе.
|
